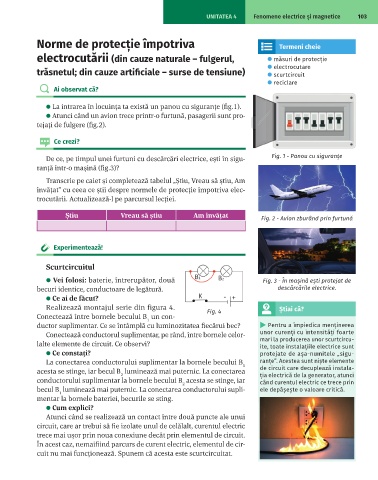

Page 105 - fizica_VI

UNITATEA 4 Fenomene electrice și magnetice 103

Norme de protecţie împotriva Termeni cheie
electrocutării (din cauze naturale – fulgerul, ⚫ măsuri de protecție
⚫ electrocutare
trăsnetul; din cauze artificiale – surse de tensiune) ⚫ scurtcircuit
⚫ reciclare
Ai observat că?

⚫ La intrarea în locuința ta există un panou cu siguranțe (fig.1).
⚫ Atunci când un avion trece printr-o furtună, pasagerii sunt pro-
tejați de fulgere (fig.2).

Ce crezi?

De ce, pe timpul unei furtuni cu descărcări electrice, ești în sigu- Fig. 1 - Panou cu siguranțe
ranță într-o mașină (fig.3)?

Transcrie pe caiet și completează tabelul „Știu, Vreau să știu, Am
învățat” cu ceea ce știi despre normele de protecție împotriva elec-
trocutării. Actualizează-l pe parcursul lecției.

Știu Vreau să știu Am învățat Fig. 2 - Avion zburând prin furtună

Experimentează!

Scurtcircuitul

⚫ Vei folosi: baterie, întrerupător, două Fig. 3 - În mașină ești protejat de
becuri identice, conductoare de legătură. descărcările electrice.
⚫ Ce ai de făcut?
Realizează montajul serie din figura 4. Fig. 4 Știai că?
Conectează între bornele becului B un con-
1
ductor suplimentar. Ce se întâmplă cu luminozitatea fiecărui bec? ▶ Pentru a împiedica menținerea
Conectează conductorul suplimentar, pe rând, între bornele celor- unor curenți cu intensități foarte
mari la producerea unor scurtcircu-
lalte elemente de circuit. Ce observi? ite, toate instalațiile electrice sunt
⚫ Ce constați? protejate de așa-numitele „sigu-
La conectarea conductorului suplimentar la bornele becului B ranțe”. Acestea sunt niște elemente
1
acesta se stinge, iar becul B luminează mai puternic. La conectarea de circuit care decuplează instala-
ția electrică de la generator, atunci
2
conductorului suplimentar la bornele becului B acesta se stinge, iar când curentul electric ce trece prin
2
becul B luminează mai puternic. La conectarea conductorului supli- ele depășește o valoare critică.
1
mentar la bornele bateriei, becurile se sting.
⚫ Cum explici?
Atunci când se realizează un contact între două puncte ale unui
circuit, care ar trebui să fie izolate unul de celălalt, curentul electric
trece mai ușor prin noua conexiune decât prin elementul de circuit.
În acest caz, nemaifiind parcurs de curent electric, elementul de cir-
cuit nu mai funcționează. Spunem că acesta este scurtcircuitat.
