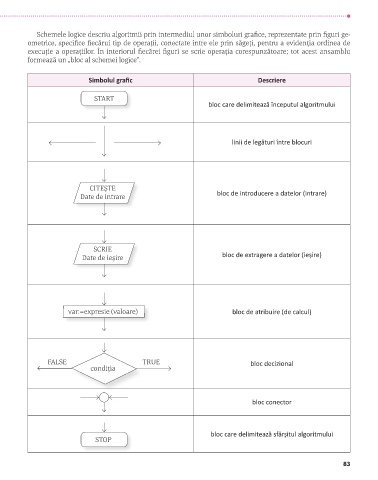

Schemele logice descriu algoritmii prin intermediul unor simboluri grafice, reprezentate prin figuri ge-
ometrice, specifice fiecărui tip de operații, conectate între ele prin săgeți, pentru a evidenția ordinea de
execuție a operațiilor. În interiorul fiecărei figuri se scrie operația corespunzătoare; tot acest ansamblu
formează un „bloc al schemei logice”.

Simbolul grafic Descriere

START
bloc care delimitează începutul algoritmului

linii de legături între blocuri

CITEȘTE
Date de intrare bloc de introducere a datelor (intrare)

SCRIE
Date de ieșire bloc de extragere a datelor (ieșire)

var:=expresie (valoare) bloc de atribuire (de calcul)

FALSE TRUE bloc decizional
condiția

bloc conector

bloc care delimitează sfârșitul algoritmului
STOP
